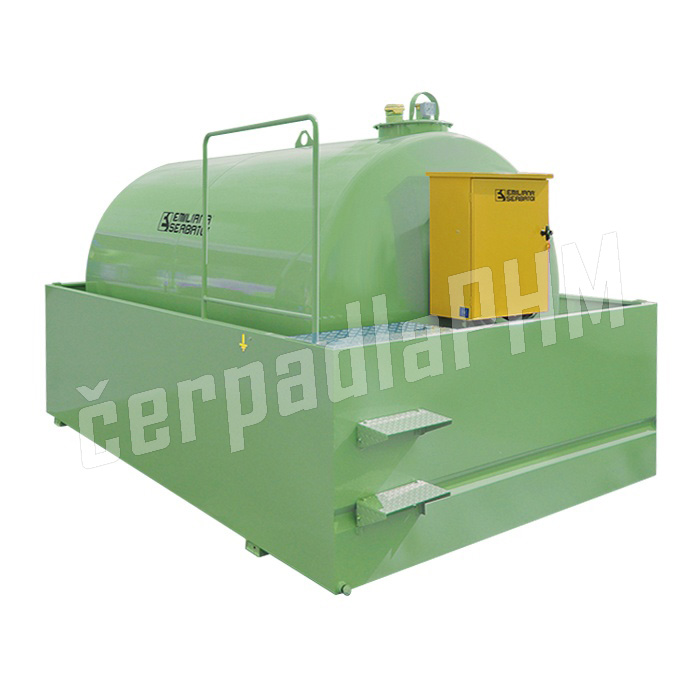

Ocelová 1- plášťová nádrž pro skladování a výdej motorové nafty se záchytnou nádrží pro 110% objemu.
Ležatá válcová nádrž vyrobena z uhlíkové oceli podle EN 10025 s kvalitní povrchovou úpravou. Nádrže jsou ve výrobě podrobeny tlakové zkoušce s vystavením certifikátu o zkoušce. Jednoplášťové nádrže plně vyhovují normám a zákonům v ČR a splňují přísné podmínky pro skladování ropných látek, avšak musí být umístěny v záchytné nádrži minimálně o objemu skladovací nádrže.
Dostupné objemy 1000, 1300, 2400, 3000, 5000, 6000, 7000, 9000, 10.000 , 12.000, 15.000, 20.000 litrů
Standardní výbava skladovací nádrže:
- vstupní průlez Ø 400 mm
- uzamykatelný plnicí otvor s adaptérem 3 „/ volitelně plnění ve spodní části nádrže /
- mechanická ochrana proti přeplnění, plovák na přerušení přívodu paliva na hodnotě 90% objemu nádrže
- odvětrávací plameňopoistka
- mechanický hladinoměr / volitelně digitální měření hladiny OCIO, EMILPROBE /
- odkalovací a měrná armatura s měrnou tyčí
- sací potrubí vybaveno zpětným ventilem, sítkem a kulovým ventilem.
- uzemňovací bod nádrže
- výrobní atesty a certifikáty k nádrží
Záchytná / havarijní nádrž / pro 110% objemu:
Vyrobena z uhlíkové oceli a navržena podle kapacity skladovací nádrže na objem 110% skladovací nádrže. Samonosný základový rám záchytné nádrže je navržen tak, aby mohl být přišroubován k dolní části skladovací nádrže. Nádrž může být umístěna na všech druzích povrchu (a to i pro trvalou instalaci). Je vybavena na možnost zvedání pomocí vozíku, standardem je uzemňovací bod, vypouštěcí šroub pro běžnou údržbu / čištění / a 4ks otvorů pro upevnění sloupků ze střešního systému / volitelně /. Samozřejmostí je kvalitní povrchová úprava.Od modelu 5.000 L, jsou záchytné nádrže vybaveny schody s protiskluzovou úpravou a zábradlím.
Střešní systém / volitelně /:
Střešní systém pro ochranu proti povětrnostním vlivům, který se skládá z robustního ocelového pozinkovaného rámu, na kterém je připevněn pozinkovaný trapézový plech, navržený tak, aby se snadno a rychle namontoval a přišrouboval k nádrži.

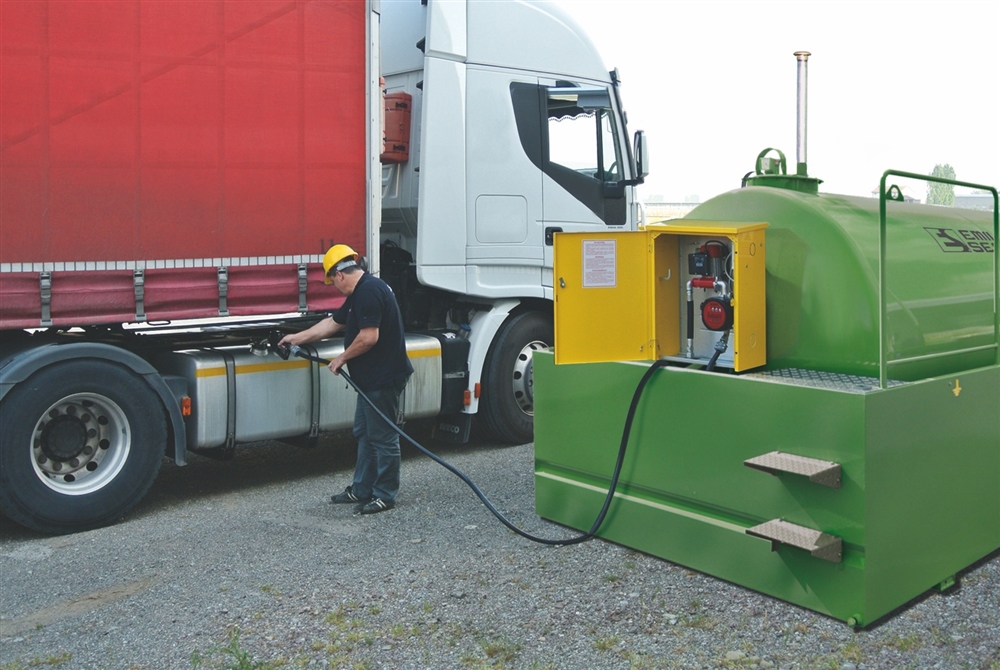

Skříň výdejního zařízení – vlastnosti a výbava:
- Ocelová skříň s kvalitní povrchovou úpravou opatřena uzamykatelným zámkem
- El. rozvaděč v ochranné skříni s krytím IP 55 je včetně nouzového tlačítka a snímače na vypnutí čerpadla při minimální hladině v nádrži. / ochrana čerpadla před chodem naprázdno /
- Spolehlivé samonasávací čerpadla s průtokem 50-70 a 90 l / min., 230V s vestavěným by-passem. Samozřejmostí je uzavírací kulový ventil i vstupní filtr před čerpadlem.
- Analogový průtokoměr s total registrem určený pro nekomerční použití s přesností /- 1%. / Volitelně průtokoměr digitální s přesností -0,5% /.
- 4 m antistatická gumová hadice pro motorovou naftu / volitelně delší /
- Automatická výdejní stop pistole / vypíná při plné nádrži /.
Tankovací skříň – modely a konfigurace:
- TF / 50: Výdejní kovová skříň, která je vybavena čerpadlem 230 V, průtok 50 l / min
- TF / 70: Výdejní kovová skříň, která je vybavena čerpadlem 230 V, průtok 70 l / min
- TF / 90: Výdejní kovová skříň, která je vybavena čerpadlem 230 V, průtok 90 l / min
- TF / BATERIE: Výdejní kovová skříň, která je vybavena čerpadlem s připojením k autobaterii 12V nebo 24 V, průtok 40 – 90 l / min
Výdejní stojany – mechanické modely:
GLM-M: Mechanický, robustní a spolehlivý výdejní stojan pro nekomerční použití s připojením 230V; Exkluzivní atraktivní tvar, vysoká účinnost a design, nenáročný na údržbu, průtok 70/90 l / min. Včetně by-pass ventilu, vstupního filtru, mechanického průtokoměru, 4 m antistatické hadice / volitelně delší / a automatické výdejní pistole.
Cube 56-70: analogový výdejní stojan vybaven samonasávacím lamelovým čerpadlem s připojením 230V, průtok 56/70 l / min. Včetně by-pass ventilu, vstupního filtru, mechanického průtokoměru, 4 m antistatické hadice / volitelně delší / a automatické výdejní pistole.
Výdejní stojany digitální s výdejem na čipové klíče:
GLM-C: Robustní a spolehlivý výdejní stojan pro nekomerční použití s připojením 230V; Exkluzivní atraktivní tvar, vysoká účinnost a design nenáročný na údržbu. Vybaven elektronickým displejem, systémem MC BOX s multi-uživatelským systémem (až pro 80 uživatelů čipových klíčů). Umožňuje samostatné ovládání čerpání a sledování spotřeby paliva pro jednotlivé uživatele. Lze jej provozovat pouze oprávněnými osobami, které mají přiděleno uživatelské PIN kódy a magnetické klíče. Celková spotřeba na každého uživatele je zaznamenána přímo v elektronickém systému stojanu, který je schopen ukládat data až 250 posledních operací. Speciální software pro tisk zpráv tankovacích operací a správu uživatelských operaci o tankování je samozřejmě k dispozici.
GLM-E: Robustní a spolehlivý výdejní stojan pro nekomerční použití s připojením 230V; Exkluzivní atraktivní tvar, vysoká účinnost a design nenáročný na údržbu. Vybaven elektronickým displejem, multi-uživatelským systémem (až pro 120 uživatelů čipových klíčů), který umožňuje samostatné ovládání čerpání a sledování spotřeby paliva. Lze jej provozovat pouze oprávněnými osobami, které mají přiděleno uživatelské PIN kódy a magnetické klíče. Celková spotřeba na každého uživatele je zaznamenána přímo v elektronickém systému, který je schopen ukládat data až 250 posledních operací. Speciální software pro tisk zpráv tankovacích operací a správu uživatelských operaci o tankování je samozřejmě k dispozici. Tato verze obsahuje také vestavěnou tiskárnu jednotlivých dokladů po každém tankování.
Piusi 70 MC: Skládá se z lakované ocelové skříně výdejního zařízení, která je vybavena elektronickým ovládacím panelem. Připojení 230V. MC systém je multi-uživatelský panel až pro 50 uživatelů s vyhrazeným softwarem a zařízením pro export dat do počítače. To může být provozováno pouze oprávněnými osobami, které mají přiděleno uživatelské PIN kódy a magnetické klíče. Celková spotřeba za každého uživatele je zaznamenána přímo v elektronickém systému stojanu, který je schopen ukládat data z nejnovějších 250 operací.
Self Service -FM: Výdejní stojan s multi-uživatelským systémem až pro 120 uživatelů, průtok od 70 l / min (SS 70 FM) až 90 l / min (SS 100 FM). Systém pro řízení palivového systému je navržen tak, aby efektivně měřil, kontroloval a řídil využívání pohonných hmot v rámci společností. Tyto informace mohou být uloženy a zpracovány s vyhrazenými softwarovými systémy, které umožňují kontrolu spotřeby, analýzu nákladů a evidenci pro nákupy pohonných hmot.
Volitelné příslušenství:
Ocio: Systém pro neustálé sledování hladiny paliva uvnitř nádrže. Tento systém je určen pro detekci statického tlaku generovaného výškou kapaliny pomocí hadičky se sondou ponořené v nádrži až ke dnu; řídící jednotka je vybavena speciálním softwarem a je schopna zobrazit hladinu paliva v%, nebo objem paliva v litrech i hladinu v mm. Přesnost měření – 1%.
ES-LEVEL: Vysoce přesný magnetostrikční modulární hladinoměr, který umožňuje průběžně monitorovat hladinu paliva v nádržích. Je navržen tak, aby působil jako hladinoměr, spínač hladiny i hladinový vysílač; kromě toho může být vybaven dalšími funkcemi jako detekce vody, zobrazení hladiny vody, akustické a světlé alarmy a snímání teploty. K dispozici také ve verzi ATEX pro benzín.
Hadicové navijáky: Vyrobené z nerezové nebo lakované uhlíkové oceli, jsou navrženy tak, aby se minimalizovala údržba a výměna částí v důsledku koroze. Naše řada hadicových navijáků odráží různé požadavky na instalaci a délky hadic.
FILTRY: Široká škála filtračních jednotek pro lepší ochranu paliva. Jsou navrženy tak, aby se odstranila voda a nečistoty z paliva. V závislosti na typu zvolené kartuše filtru, tyto mohou být použity jako filtry (k odstranění pevných látek), absorpční filtry (voda se odlučuje absorpcí) a filtrační odlučovače (odstranění vody z paliva fyzickým odloučením vypouštěcím šroubem).
Průvodní dokumentace k nádržím:
- návod k obsluze a údržbě
- prohlášení o shodě ES
- tlaková zkouška certifikát
- kalibrační tabulka
Záruka na těsnost zařízení 5 let, na vybavení 2 roky.
